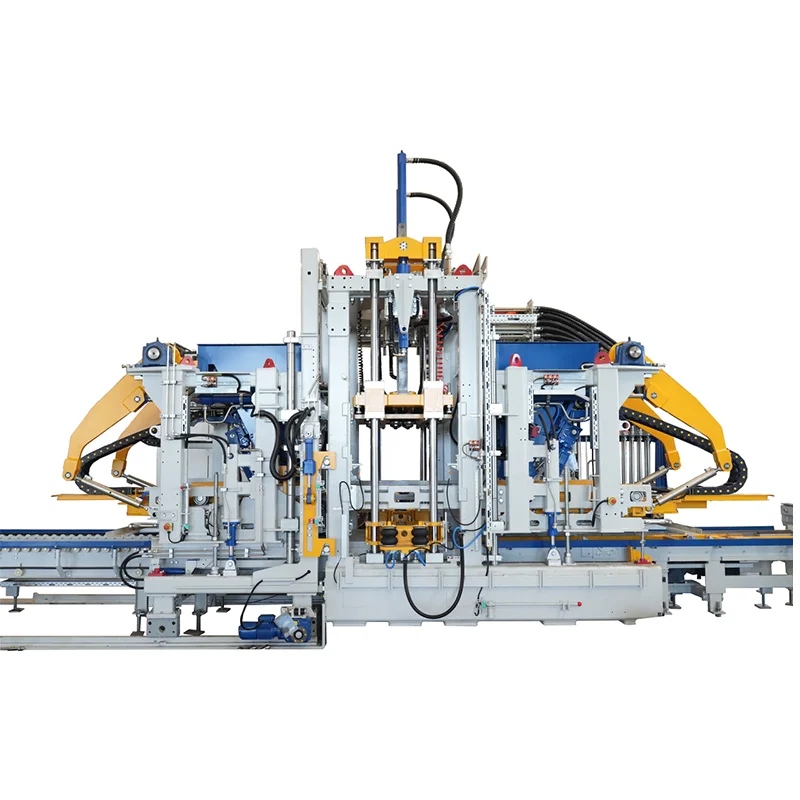

Machine de fabrication de briques entièrement automatique

1 Vibration servo à quatre axes Zenith « ultra-dynamique »
Le système Zenith Ultra-Dynamic est une technologie de vibration moderne et de haute qualité utilisée dans les machines de fabrication de briques entièrement automatiques. Il permet un contrôle précis de l'amplitude dans des temps de réponse extrêmement courts tout en garantissant un réglage flexible. Le système servomoteur offre une dynamique élevée, améliorant ainsi les temps de remplissage des moules et de cycle de production. L'amplitude et la fréquence peuvent être contrôlées rapidement et précisément.

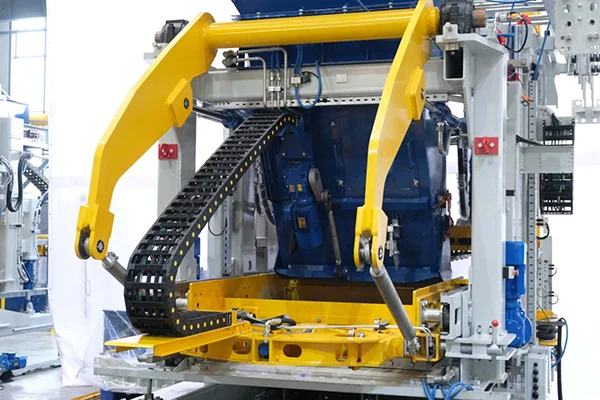

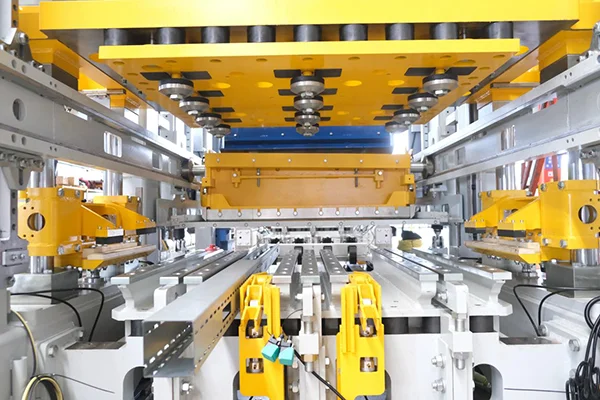

2 Système de changement de moule rapide et automatique
Le système de changement rapide et automatique de moule de Zenith est basé sur le fonctionnement coordonné de plusieurs appareils, permettant un remplacement de moule intelligent, rapide et précis. Une fois le moule transporté à côté de la machine principale, il est placé sur l'unité de changement de moule par un système de levage. Le système termine automatiquement le processus de changement de moule sans manipulation, positionnement ou verrouillage manuel.

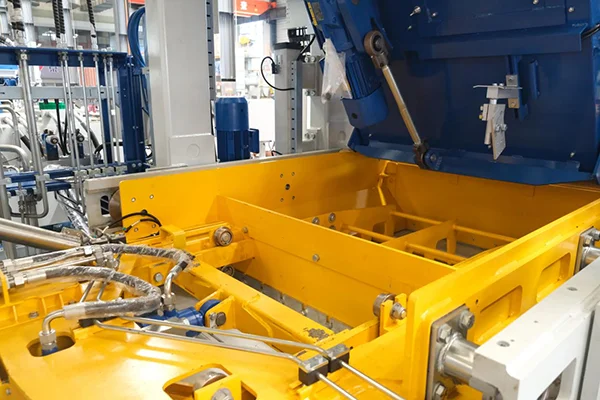

3 Système d'alimentation suspendu
Le système d'alimentation suspendu adopte une conception modulaire intégrant la boîte d'alimentation, le grattoir, la brosse dameuse et l'unité de brise-arche. Les boîtes d'alimentation du mélange de face et du mélange de base sont montées sur le cadre d'alimentation, permettant un remplacement rapide et des performances d'alimentation optimales.

4 Alimentateur de base hydraulique à mouvement alternatif
Entraînement hydraulique ; le râteau brise-arche se déplace d'avant en arrière pour briser efficacement les arches de matériaux.

5 Châssis principal modulaire
La machine principale ZN1200-2 et l'unité de mélange de faces adoptent une structure de châssis modulaire avec une technologie d'assemblage de précision. Rompant avec les concepts de conception traditionnels, il utilise largement des connexions boulonnées de haute qualité pour le cadre, la table vibrante, les poutres moteur et le système d'alimentation. Cette conception garantit un taux de maintenance ultra-faible, une adaptation facile aux diverses conditions de production et un temps de remplacement des pièces d'usure nettement plus court.

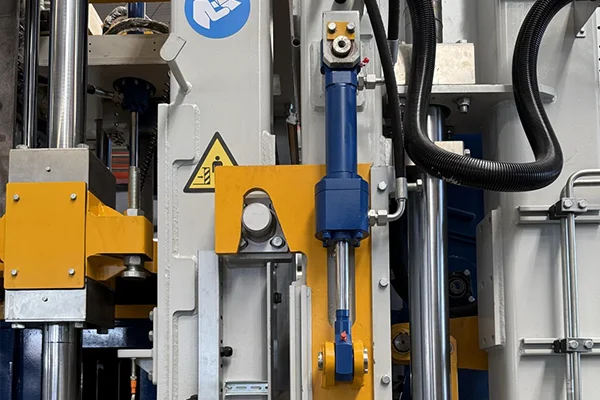

6 Fonction de verrouillage automatique hydraulique pour l'unité de mélange de visage
La connexion entre la machine principale et l'unité de mélange de surface du ZN1200-2C est réalisée grâce à un système de verrouillage automatique hydraulique avancé. Les vérins hydrauliques entraînent les composants de verrouillage pour fixer fermement l'unité de mélange de surface à la machine principale. Lorsque l'unité de mélange de face doit être séparée, le système libère le verrou et un motoréducteur entraîne l'unité de mélange de face pour qu'elle se déplace le long de ses rails.

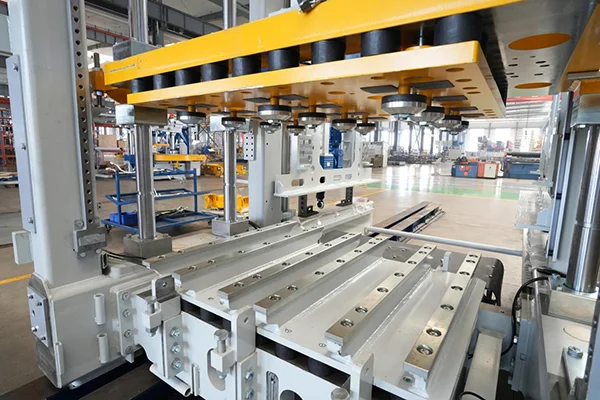

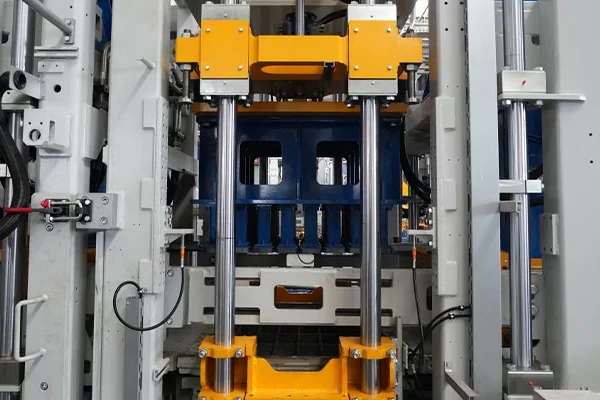

7 Dispositif de verrouillage de la tête de presse
Ce mécanisme de verrouillage mécanique se compose de blocs de verrouillage à haute résistance, d'une tête de presse en forme de coin et de vérins hydrauliques à double effet. Lors du démoulage, les cylindres entraînent les blocs de verrouillage pour serrer radialement la tête de presse, formant ainsi une impasse mécanique. Le moule est ensuite libéré sous pression constante, éliminant efficacement le rebond élastique et les micro-mouvements, garantissant ainsi des bords de brique tranchants, des surfaces lisses et un taux de qualification de produit considérablement amélioré.

8 Réglage du levage à vis électrique
Équipé d'un élévateur à vis de haute précision pour un réglage automatique de la hauteur, offrant une grande précision, une utilisation facile et une automatisation améliorée.

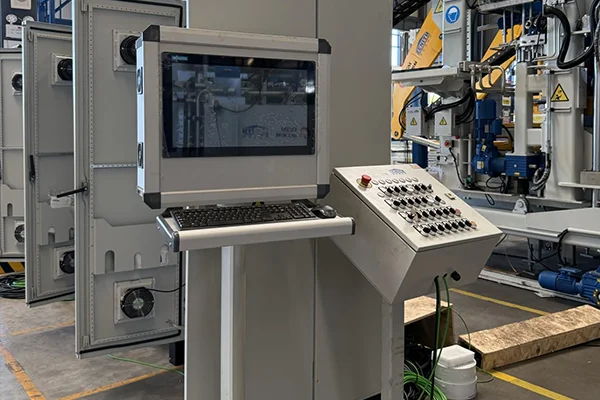

9 Système de contrôle entièrement intégré
La machine principale ZN1200-2 adopte l'automate série Siemens S7-1500 (6ES7 515-2AM01-0AB0), le contrôleur haut de gamme de Siemens doté d'une grande capacité de mémoire, d'une vitesse de traitement rapide et de fonctionnalités complètes. L'IHM visualise tous les signaux du système de contrôle pour une utilisation simple et intuitive.

10 Extensibilité étendue
Le ZN1200-2 offre une grande extensibilité matérielle et logicielle. Il peut être équipé de divers systèmes optionnels tels que des dispositifs à mousse, des systèmes de mélange de couleurs, des unités d'extraction de palettes, des systèmes d'extraction de noyaux et des brosses de nettoyage transversales, répondant aux diverses exigences de production des clients.

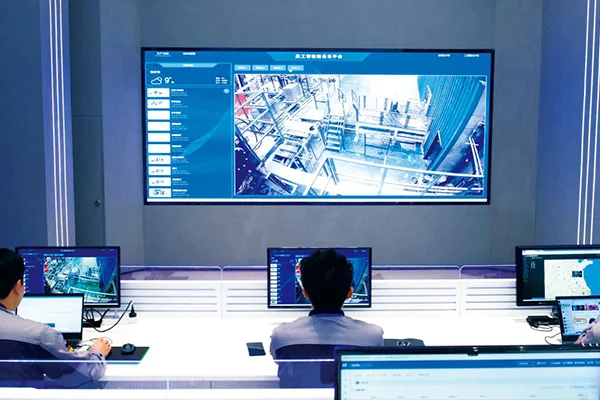

11 Plateforme de services cloud pour équipements intelligents Quangong
Développée par Quangong Zenith, la « plateforme de services cloud d'équipement intelligent » permet la surveillance en ligne, les mises à niveau à distance, la prédiction et le diagnostic des pannes, l'évaluation de l'état des équipements et les rapports de fonctionnement, offrant ainsi des capacités de services intelligents complètes.
