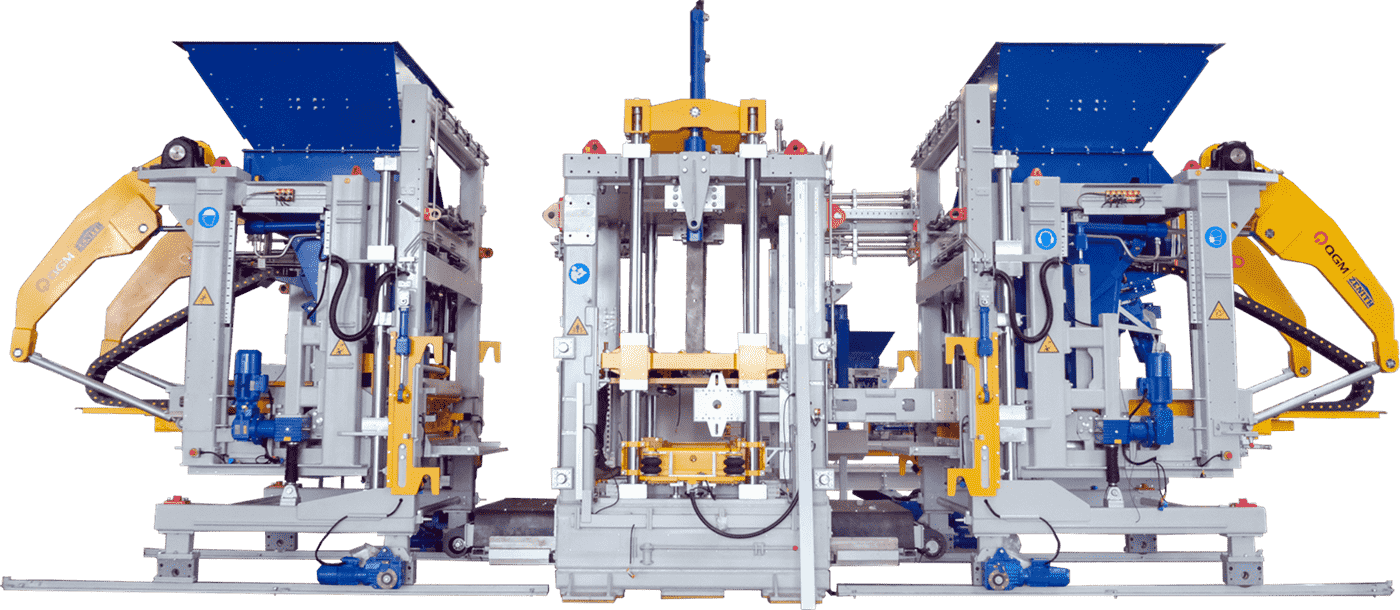

Machine de fabrication automatique de blocs

Caractéristiques du produit

Tables à double vibration, huit servomoteurs (facultatif)Machine de blocs de niveau supérieur

Assemblage modulaire pour une maintenance plus facileVariété de produits disponibles

Capacité plus élevée, meilleures performances

Paramètres techniques

Certains blocs peuvent être fabriqués par Zn2000c

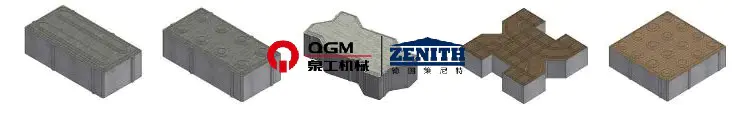

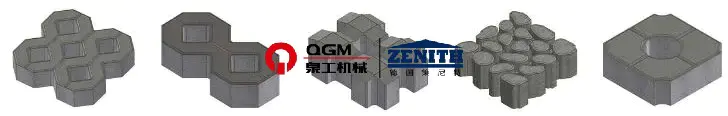

Paveur:
Stone de l'herbe:

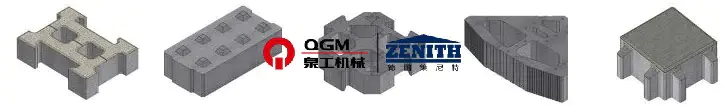

Eau Retenue Bloc :

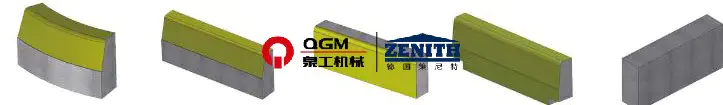

Route Courbstone:

Avantages techniques

1. Cadre de design allemand avancé

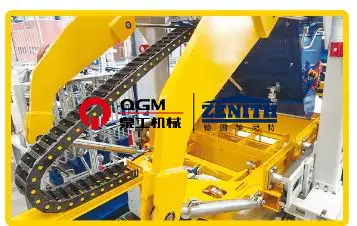

Le cadre mainframe adopte une structure de trame soudée à haute résistance conçue par le cadre principal adopte l'Allemagne Zenith Structure de trame soudée brevetée à haute longueur, qui a une conception rationnelle ， uniforme et Soudage esthétiquement agréable. Tout le cadre subit un traitement de vibration pour soulager contrainte mécanique pour assurer une haute qualité et stabilité. La conception structurelle avancée permet Expansion-capacité, avec le potentiel d'ajouter de la pierre angulaire SECTION D'OUVERTURE ET DE CLOSE DE MOULON DE MOLLE, Section de retirer la plaque ， Dispositif d'insertion pour cœurs de polystyrène, etc.

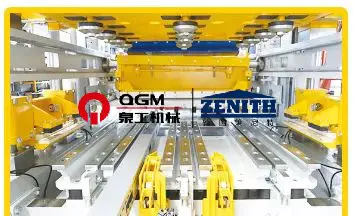

2. Système automatique de changement de moisissure rapide

Lorsque le moule est situé dans la position de la machine principale, le système de levage se rend compte Changement de moisissure automatique sur le dispositif de changement de moisissure rapide. La tête et la moisissure Le cadre se serrera automatiquement par une station pneumatique, qui est sûre, efficace, facile à utiliser et pratique à entretenir.

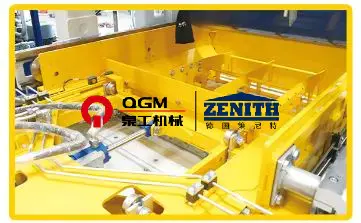

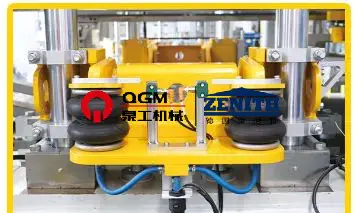

● Dispositif de serrage de moisissure pneumatique: se compose d'un cadre de support de moisissure et pneumatique Crampers pneumatiques des deux côtés. Pendant la pré-vibration et les principaux cycles de vibration, il aide serrer et fixer le moule, en réduisant les vibrations et en réalisant le meilleur effet de vibration, tandis que prolonger la durée de vie du moule.
● Dispositif de serrage de la tête de sabotage pneumatique: La tête de sabotage est fixée par un dispositif de serrage Avec des airbags, qui permet un changement facile et rapide de la tête de sabotage, raccourcit le changement de moisissure temps et assure également l'amarrage précis entre le cadre du moule et la tête de sabotage.
● Dispositif d'insertion de moule électrique: le dispositif d'installation de moisissure est utilisé pour localiser la moisissure la machine principale et retirez-les en utilisant un porte-moule électrique. Le transporteur de moisissure est Convient à la plupart des moules sur le marché. D'autres moules spéciaux peuvent utiliser transporteur.

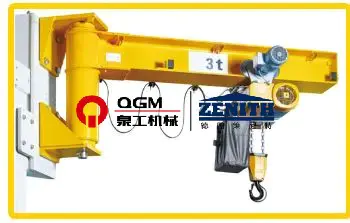

● Dispositif de modification du moule: Installd sur le cadre de la machine principale, utilisé pour le hissage du moule Lors du changement de moisissure, équipé d'un palan de chaîne électrique (grue) et d'un dispositif de marche électrique

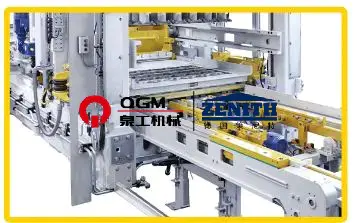

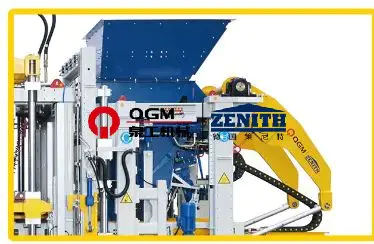

3. Système d'alimentation

● La boîte d'alimentation est conduite par hydraulique et utilise un contrôle de soupape proportionnel à haute dynamique système. Cet appareil est équipé d'un dispositif de mélange à entraînement hydraulique Flls le moule. Le dispositif de mélange est contrôlé par une proportionnelle à haute dynamique vannes et un dispositif d'alimentation. Le bras avant de la boîte d'alimentation est équipé d'un réglable Brosse de nettoyage.
● Alimentation robuste des bras swing, avec de grands rouleaux de diamètre des deux côtés du dispositif d'alimentation Assurez-vous un mouvement horizontal uniforme et stable de la boîte d'alimentation.
● Les rails de guidage de la boîte d'alimentation adoptent des bandes résistantes à l'usure remplaçable, en faisant plus pratique pour l'entretien

4.

La technologie de servo vibration «super dynamique» est une vibration adaptative à haute efficacité Système conçu spécifiquement pour la machine à blocs. Les servomoteurs répondent au plus rapide taux possible ， réalisant les performances de vibration les plus élevées, réduisant l'utilisation du ciment, Raccourcir les cycles de production et produire des produits en béton de haute densité. La vibration Le système peut s'adapter de manière flexible à différents besoins de production pour les produits en béton.

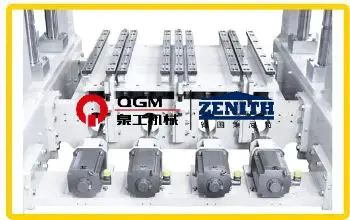

● Huit unités de vibration, avec équilibre mécanique réglé individuellement par huit disques

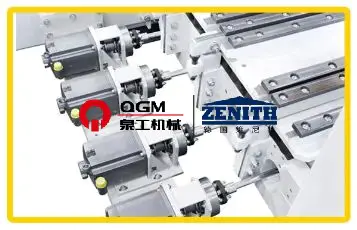

● Huit arbres de moteur avec accouplements élastiques
● Huit servomoteurs, chacun monté sur une traverse d'isolement de vibration externe sur le cadre du moteur
● La table des vibrations ne nécessite pas de bain d'huile (écologique)

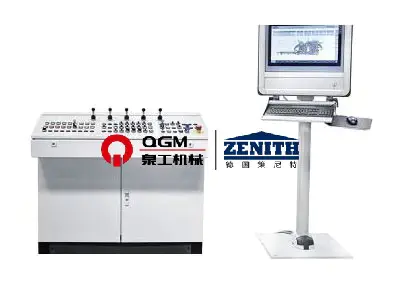

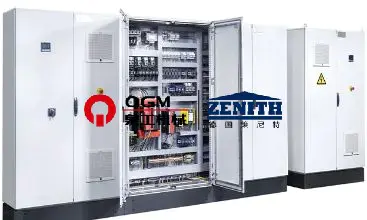

5. Système de contrôle de servo précis

Grâce à la rétroaction du signal, la phase et la vitesse des vibrations sont contrôlées, grâce à la rétroaction du signal, la phase de vibration et la vitesse sont contrôlées, synchrones Contrôle du mouvement et veille à grande vitesse, l'initiation des vibrations et l'élimination des vibrations peuvent être achevé dans une courte période, aidant à raccourcir le temps de cycle et à réaliser un meilleur freinage effet.' À travers la boucle à double fermeture de position et de vitesse, la force excitante est contrôlée pour agir uniquement dans la direction verticale, maximisant la force excitante efficace, tout en évitant endommager la machine par la force excitante horizontale, prolongeant la durée de vie de la machine ， et être capable de faire des paramètres différenciés pour différentes exigences de produit pour produire produits de haute qualité.

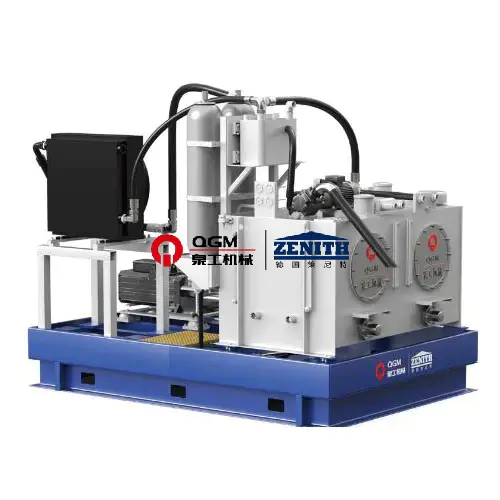

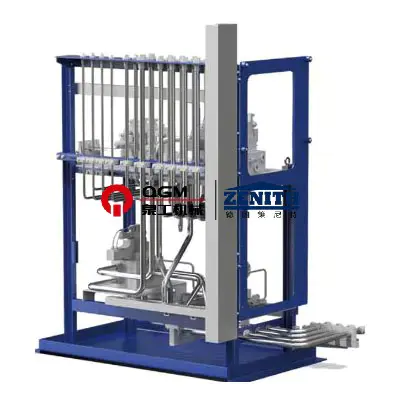

6. Système hydraulique

La tête de pression, le cadre de moule, la voiture d'agrégation et la voiture en tissu sont contrôlés par la tête de sabot, le cadre de moule, la boîte d'alimentation pour le mélange de base et le mélange de visage sont contrôlées par des vannes directionnelles proportionnelles avec un rétroaction du noyau de la valve, offrant de courts temps de réponse. Le système de commande en boucle fermée (règle de déplacement / coder -plc--proportionnel cylindre d'huile de valve directionnelle) assure un contrôle précis, avec un cylindre d'huile rapide et stable mouvement. La station hydraulique utilise une pompe à piston à déplacement variable, qui s'arrête huile de pression de pompage lorsque le système hydraulique atteint la pression de réglage, déchargeant le pomper et réduire la consommation d'énergie. La station hydraulique est équipée d'un accumulateur pour l'alimentation auxiliaire de l'huile, permettant à plusieurs actions de se produire simultanément, avec Pression du système hydraulique stable. Le système comprend également un capteur de pression, qui Affiche sur le panneau de fonctionnement pour une surveillance facile, ainsi qu'un capteur de température, plus frais et radiateur pour contrôler efficacement la température de l'huile et maintenir une bonne huile hydraulique performance.
